Конвейеры и транспортеры

Для расчета цены конвейера или транспортера
ОПРОСНЫЙ ЛИСТ

Окончательная стоимость конвейеров, транспортеров, элеваторов определяется на основании проектной документации, заданных технических характеристик и заполненных опросных листов:

  • Опросный лист на ленточный конвейер Опросный лист на ленточный конвейер  Опросный лист на ленточный конвейер
  • Опросный лист на ролики конвейерные
  • Опросный лист на винтовой конвейер  Опросный лист на винтовой конвейер  Опросный лист на винтовой конвейер
  • Опросный лист на  питатель шнековый  Опросный лист на  питатель шнековый  Опросный лист на  питатель шнековый
  • Опросный лист на  шнек  Опросный лист на  шнек  Опросный лист на  шнек
  • Опросный лист на  норию ленточную  Опросный лист на  норию ленточную  Опросный лист на  норию ленточную
  • Опросный лист на норию цепную  Опросный лист на норию цепную  Опросный лист на норию цепную
  • Опросный лист на цепной конвейер Опросный лист на цепной конвейер   Опросный лист на цепной конвейер
  • Опросный лист на скребковый конвейер Опросный лист на скребковый конвейер   Опросный лист на скребковый конвейер
  • Опросный лист на элеватор ленточный ковшовый Опросный лист на элеватор ленточный ковшовый  Опросный лист на элеватор ленточный ковшовый
  • Опросный лист на элеватор цепной ковшовый Опросный лист на элеватор цепной ковшовый  Опросный лист на элеватор цепной ковшовый

ПРИМЕРЫ технических параметров конвейеров ленточных универсальных
прямых и желобчатых с резинотканевой лентой:



Наименование, характеристики

Ед. изм.

Значение

1.

Диаметр барабанов приводного и холостого

мм

200

2.

Материал рамы



Сталь3+окраска

3.

Привод



Соосный(Италия), через цепь

4.

Материал ленты/скорость ленты

м/мин

Резинотканевая/0,4 (возможно иная)

5.

Подложка под ленту/шаг установки



Ролики, Ø50 мм,/500 мм

6.

Напряжение питания/мощность

В/кВт

380/0,75

-       Цены указаны в рублях  с учетом НДС

Конвейер может комплектоваться с лентой ПВХ, включая пищевую, шириной от 100 мм до 2000 мм, с поперечными перегородками, устройством плавного пуска, частотным преобразователем для плавного измерения скорости, датчиками, дополнительными кнопками «СТОП» для остановки конвейера, опорами, регулируемыми по высоте, подвижными опорами, бункерами, бортами и т. д.

Цены на конвейеры ленточные КЛУ с резинотканевой лентой

Длина конвейера

(мм),

по осям барабанов

Конвейер прямой

Ширина ленты (мм)

Конвейер желобчатый

Ширина ленты (мм)

500

650

800

1 000

500

650

800

1 000

Цена (руб.)

4 000

128 000

137 000

146 000

155 000

140 000

153 000

166 000

179 000

5 000

140 000

150 000

160 000

170 000

155 000

170 000

185 000

200 000

6 000

152 000

163 000

174 000

185 000

170 000

187 000

204 000

221 000

7 000

164 000

176 000

188 000

200 000

185 000

204 000

223 000

242 000

8 000

176 000

189 000

202 000

215 000

200 000

221 000

242 000

263 000

9 000

188 000

202 000

216 000

230 000

215 000

238 000

261 000

284 000

10 000

200 000

215 000

230 000

245 000

230 000

255 000

280 000

305 000

12 000

224 000

241 000

258 000

275 000

260 000

289 000

318 000

347 000

14 000

248 000

267 000

286 000

305 000

290 000

323 000

356 000

389 000

16 000

272 000

293 000

314 000

335 000

320 000

357 000

394 000

431 000

25 000

380 000

410 000

410 000

470 000

455 000

510 000

565 000

620 000

1 доп. метр

12 000

13 000

14 000

15 000

15 000

17 000

19 000

21 000


Тип конвейера

Область применения транспортеров, перемещаемый груз и транспортно-технические функции

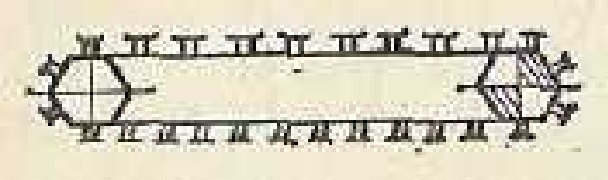

Конвейер пластинчатый

Пластинчатый конвейер, чертеж

Машиностроение-горячие поковки, отливки, опоки, остроконечные отходы штамповочного производства, поточные линии сборки, охлаждения, промывки,сушки, сортировки, термической обработки
Металлургия-крупнокусковая руда, горячий агломерат
Химические заводы и предприятия строительных материалов-нерудные крупнокусковые материалы (например, известняк)
Тепловые электростанции-крупнокусковой (недробленый) уголь
Горнорудная и угольная промышленность-крупнокусковые тяжелые и остроконечные материалы (руда, уголь)
Лесная и деревообрабатывающая промышленность-бревна, пиломатериалы
Различные отрасли промышленности- перемещение пассажиров по горизонтальным и наклонным трассам

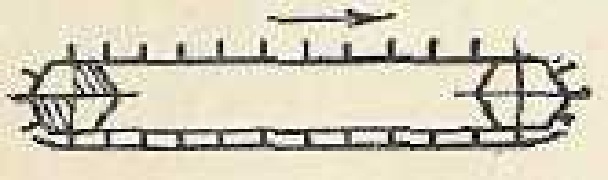

Конвейер скребковый

Скребковый конвейер

Машиностроение-стружка
Металлургия-кокс, измельченная руда, бокситы, формовочная земля, пылевидная глина, песок, концентраты и огарки цветных металлов и т.п.
Химическая-карбид кальция, известь, кокосовая и угольная мелочи, гранулированная сажа, кальцинированная сода, удобрения, ядохимикаты и т.п.
Пищевая-зерно,крупные культуры, мука, отруби, комбикорма и их многочисленные ингридиенты
Целлюлозно-бумажная и деревообрабатывающая-сера, глинозем, молотая известь, мел, древесная щепа, опилки, флотационный серный колчедан, колчеданный огарок и т.п.
Энергетическая-мелкий уголь, фрезерный торф, каменноугольная и котельная пыль, зола

Строительных материалов-сухая глина, мелкий гравий, известь, мел, цемент, песок, молотый камень и др.
Горнорудная-полезные ископаемые в лавах и забоях
Сельское хозяйство и скотоводство-картофель, кукуруза в початках, корнеплоды, силос, свекловичный жим, навоз; линии приготовления кормов и очистки ферм
Железнодорожный и водный транспорт-погрузка и разгрузка зерновых грузов, удобрений, мелкого угля, песка и т. п.

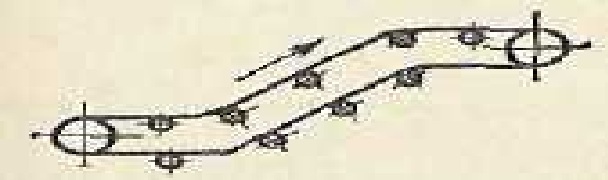

Конвейер ленточный

Конвейер ленточный поворотный

alt=

Машиностроение, приборостроение, металлургическая, химическая и другие отрасли промышленности.

строительство и сельское хозяйство-разнородные насыпные и штучные грузы

Открытые горные ископаемые и шахты- ископаемые, строительные материалы и грунт при сооружении плотин

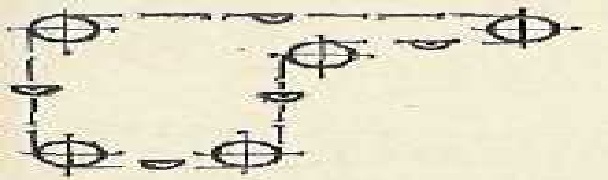

Конвейер ковшовый

alt=

Химическая-хорошо сыпучие сухие химикаты

Энергетичская-размельченный уголь

Строительных материалов-песок, цемент, мелкий гравий, щебень и др.

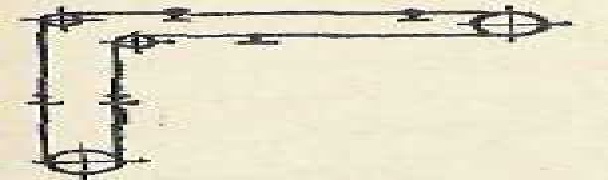

Конвейер люлечный

Люлечный конвейер

Машиностроение и другие отрасли промышленности-тяжелые и крупногабаритные штучные грузы; технологические установки для гальванопокрытий, травления, сушки и др.

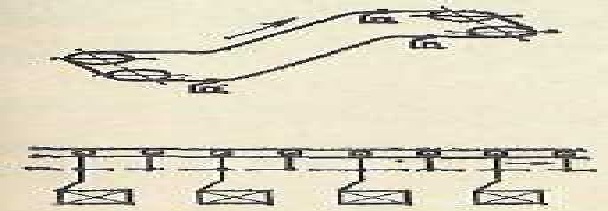

Подвесной конвейер

Подвесной конвейер

Машиностроение, приборостроение, химическая, легкая, пищевая и другие отрасли с массовым и крупносерийным производством-легкие, средние и тяжелые штучные грузы, требующие перемещения по пространственным трассам

Автоматизированные склады и пакгаузы-технологические линии погрузо-разгрузочных операций

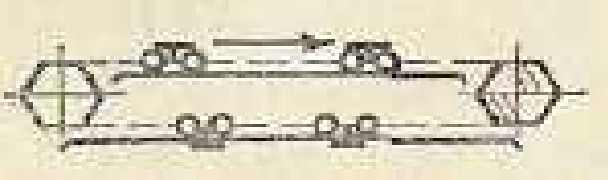

Тележечный конвейер

Тележечный конвейер

Машиностроение, строительных материалов, приборостроение-технологические линии длительных процессов сушки, охлаждения, сборки, разливки и т. п.

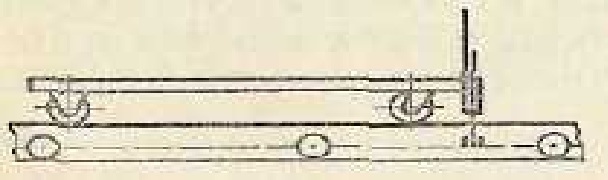

Конвейер грузоведущий

Грузоведущий конвейер

Машиностроение и другие отрасли промышленности-особо тяжелые штучные грузы, способные передвигаться на колесном ходу, на роликах, по направляющим скольжения и  на специальных тележках в процессе технологии изготовления или транспортировки

Элеватор

Элеватор

Химическая, металлургическая, машиностроение, строительных материалов, пищевая, ж/д и водный транспорт, склады, магазины-погрузочные, разгрузочные расфасовочные работы

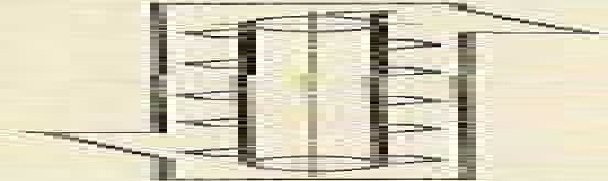

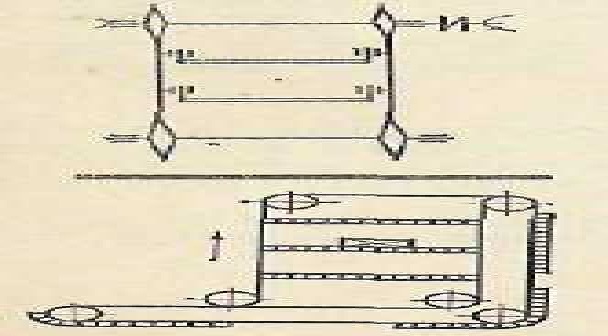

Транспортер вертикальный-двух и четырехцепной

Вертикальный-двух и четырехцепной конвейер

Машиностроение, приборостроение, пищевая и другие отрасли, склады, магазины, библиотеки-тарно-штучные грузы (мешки, ящики, кипы, бочки, книги и др.); линии, требующие промежуточной загрузки-разгрузки

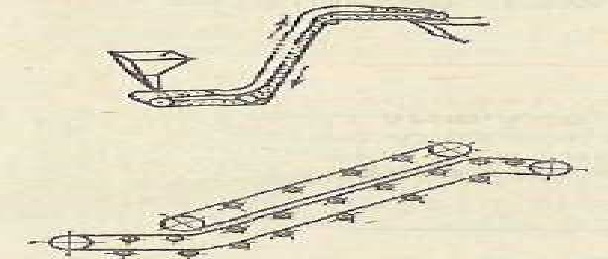

Транспортер трубчатый, двухленточный

Трубчатый, двухленточный конвейер

Машиностроение, металлургическая, химическая и другие отрасли промышленности-мелкозернистые и пылевидные насыпные грузы

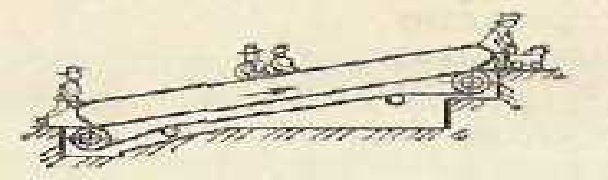

Эскалатор

Эскалатор

Станции метрополитена, торговые, зрелищные, выставочные и спортивные сооружения, шахты и т. д. –перемещение пассажиров с одного уровня на другой

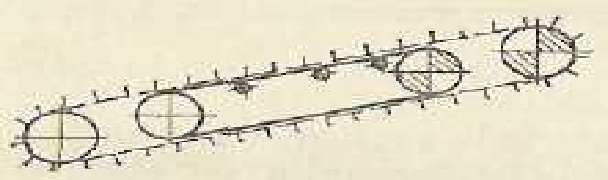

Транспортер ленточно-цепной

Ленточно-цепной конвейер

Горно-рудная, строительная, металлургическая и др.-насыпные грузы

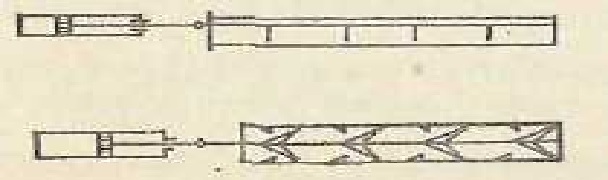

Штанговый

Штанговый конвейер

Машиностроение, приборостроение-металлическая стружка в механических цехах

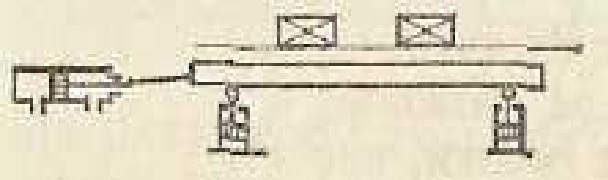

Транспортер шагающий

Шагающий конвейр

Машиностроение, приборостроение, пищевая-перемещение опок, объектов сборки и упаковки

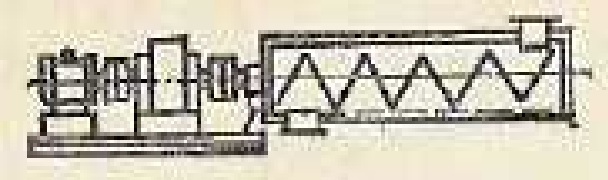

Транспортер винтовой

Винтовой конвейер

Химическая, пищевая и другие отрасли промышленности-хорошо сыпучие сухие пылевидные, мелкозернистые и мелкокусковые грузы

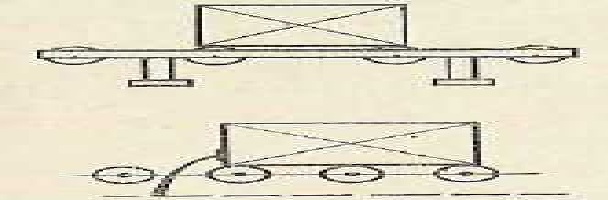

Транспортер роликовый

Роликовый конвейер

Машиностроение, приборостроение, металлургическая, деревообрабатывающая, пищевая и другие отрасли промышленности-перемещение по горизонтали или под небольшим углом наклона штучных грузов, имеющих устойчивую опорную поверхность (продольный прокат, слитки, опоки, трубы, бревна, доски, поддоны, ящики, контейнеры и т. п.)

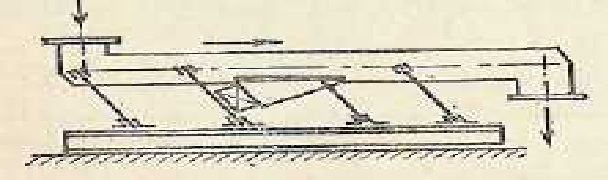

Транспортер инерционный

Инерционный конвейер

Химическая, металлургическая, машиностроение, приборостроение, горнорудная, пищевая и др.- сыпучие и штучные грузы (горячие, абразивные, химически агрессивные, токсичные и легкоповреждаемые грузы, горелая земля и т. д.)

Применение конвейеров для насыпных грузов

Наименование груза

Размер кусков, α', мм

Рекомендуемые типы конвейеров

Кусковой:





Крупно-кусковой

160-500

Конвейер пластинчатый, ленточный, ленточно-цепной

Средне- кусковой

60-160

-цепной, ленточно-канатный конвейер

Мелко- кусковой

10-60

Ленточный, двухленточный, элеватор-конвейер, скребковый, ковшовый

Порошкообразный

0,5-0,5

Конвейер трубчатый, двухленточный

Пылевидный

0,05

Элеватор, скребковый конвейер

Применение конвейеров для штучных грузов

Группа груза

Масса, кг

Рекомендуемые типы конвейеров

Легкие

До 15

Конвейер ленточный, подвесной, вертикальный

Средние

15-50

Одно- и двухцепной конвейер

Тяжелые

50-200

Пластинчатый, подвесной, люлечный, тележечный, вертикальный четырехцепной конвейер

Весьма тяжелые

200 и более

тележечный, вертикальный четырехцепной конвейер
